Lò hơi tầng sôi đốt đa nhiên liệu

Quá trình chế tạo vận chuyển và lắp đặt lò hơi tầng sôi Mayzer

Ưu điểm của lò hơi tầng sôi

• Buồng đốt nhỏ hơn các loại lò hơi thông thường khác , làm giảm thất thoát nhiệt ra môi trường -> tăng hiệu suất lò.
• Nhiên liệu cháy lơ lửng trong buồng đốt nên không gian buồng đốt cao hơn, giúp trao đổi nhiệt tốt hơn.
• Nhờ vậy hiệu suất lò tăng thêm 7-10%, chất lượng khí thải đáp ứng được tiêu chuẩn môi trường.
• Thời gian nhiên liệu cháy đè lên nhau ngắn hơn hẳn nên nhiệt độ buồng đốt chỗ nóng nhất cũng chỉ từ 600-700 ⁰C (Với nhiên liệu biomass).
• Ở nhiệt độ này nhiên liệu cháy kết thành tro xỉ rất ít, xỉ cũng không kết thành cục cứng nhờ đó mà tro xỉ được xã bỏ hoàn toàn tự động bằng van xoay ra ngoài phía dưới ghi.
• Đốt được đa nhiên liệu: than cám, trấu rời, trấu viên, củi băm, củi viên…

Lắp đặt lò hơi tầng sôi Mayzer

Vận chuyển lò hơi tầng sôi từ xưởng Mayzer đến công trình

Lợi ích của lò tầng sôi đa nhiên liệu

Lò hơi tầng sôi là lò hơi được chế tạo theo công nghệ hiện đại, ngày nay lò hơi tầng sôi được sử dụng rộng rãi trong nhiều ngành sản xuất thức như: bao bì, chế biến thức ăn thủy hải sản, thức ăn chăn nuôi, thực phẩm, dược phẩm, dệt….

Lò hơi tầng sôi đem lại hiệu quả kinh tế

• Dễ sử dụng, dễ vận hành và khởi động nhanh chóng, sự xung động cao của nồi Tầng Sôi tạo điều kiện khởi động và dừng nồi được nhanh chóng mà không gây tụt áp.
• Nồi hơi tầng sôi hoạt động liên tục, ổn định với hiệu suất cao, rất thích hợp với các nhà máy trung bình và lớn.
• Chi phí duy trì và sửa chữa thấp. Tuổi thọ và độ bền nồi hơi cao.
• Tiết kiệm thời gian, công suất cho quá trình vệ sinh nồi, các thành phần kiềm trong tro bị bốc hơi nên tro không bị dính bám vì vậy mà xỉ và bồ hóng không đóng trên ống lò.

Lò hơi tầng sôi được lắp đặt tại Nhà máy Khách hàng

Nguyên lý làm việc lò hơi tầng sôi

• Nhiên liệu từ kho chứa nhiên liệu được cấp vào lò hơi nhờ các băng tải liệu vào phễu chứa liệu và được đưa vào buồng đốt bằng vít tải liệu không trục, nhiên liệu được làm tản đếu ra khắp bề mặt buồng đốt nhờ quạt thổi liệu.
• Tại buồng đốt nhiên liệu được đốt cháy trong lớp sôi (hạt rắn không cháy: Xỉ than, cát, đá…) gió cấp 1 được cấp từ dưới ghi có nhiệm vụ cung cấp không khí cho quá trình cháy đồng thời thổi nhiên liệu, lớp sôi chuyển động lên xuống, lơ lửng trong buồng đốt giống sự sôi của chất lỏng nên ta gọi là tầng sôi.
• Khi nhiên liệu cháy trong buồng đốt sẽ tạo ra xỉ và bụi có trọng lượng nhẹ sẽ theo lực hút của quạt hút đi theo dòng khói.
• Tuy nhiên các hạt nhiên liệu chưa cháy hết sẽ có trọng lượng lớn hơn khi ngoặt dòng qua buồng hồi lưu sẽ mất động năng và rớt xuống phễu hồi lưu và được tuần hoàn lại buồng đốt tiếp tục quá trình cháy cho đến khi cạn kiệt thì thôi. Nên được gọi là lò hơi tầng sôi tuần hoàn (Circulating fluidized bed – CFB)
• Khói sau khi ra khỏi buồng hồi lưu sẽ đi vào giàn ống đối lưu, ở đây khói sẽ trao đổi nhiệt đối lưu qua vách ống với nước.
• Khói thải sau khi ra khỏi giàn đối lưu vẫn có nhiệt độ khá cao 250 – 300 ^oC.
• Để tận dụng nhiệt độ khói thải này thì khói thải sẽ đi qua bộ hâm nước và bộ sấy không khí để hâm nóng nước trước khi đưa vào lò và sấy không khí nóng trước khi đưa vào buồng đốt để làm tăng hiệu suất lò hơi

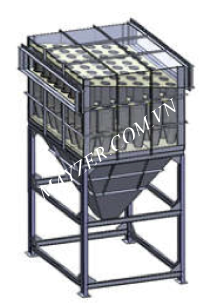

• Sau đó khói thải sẽ đi qua cyclone lọc bụi, ở đây hạt bụi sẽ được phân ly và lắng xuống phễu thu tro, tuy nhiên cyclone chỉ thu được các hạt bụi lớn và mịn, các hạt bụi siêu mịn không được cyclone phân ly và sẽ bay theo dòng khói đi vào bộ lọc bụi túi vải, các hạt bụi này sẽ bám ở mặt ngoài của túi vải còn khói sạch sẽ đi xuyên qua túi vải và được quạt hút đưa ra ống khói thải ra ngoài.
• Các hạt bụi bám vào bề mặt túi vải theo thời gian sẽ dầy lên và làm tăng trở lực của túi lọc.
• Vì vậy khí nén từ máy nén khí qua bình chứa khí nén, ống cấp khí nén, van điện từ khí nén làm túi lọc đột ngột rung mạnh và các hạt bụi sẽ rớt ra rớt xuống phễu thu tro. Quá trình này người ta gọi là hoàn nguyên túi vải

Lò hơi tầng sôi do Mayzer thi công lắp đặt hoàn thiện

Ưu điểm lò hơi tầng sôi do Mayzer lắp đặt

• Hiệu suất lò cao, tiết kiệm nhiên liệu: Do buồng đốt được thiết kế đặc biệt, tường gạch xây nhiều lớp, bảo ôn dầy làm giảm tổn thất do tỏa nhiệt ra môi trường (tỏa nhiệt ra môi trường là nhược điểm lớn so với các lò hơi khác do bề mặt bên ngoài của lò tầng sôi lớn)
• Sử dụng nhiên liệu đa dạng: Than cám, biomass, kể cả nhiên liệu chứa nhiều tạp chất khó cháy
• Đạt tiêu chuẩn về môi trường (QCVN 19: 2009/BTNMT cột B)
• Quán tính điều chỉnh nhanh, khởi động nhanh lên áp
• Tự động hóa quá trình cấp liệu và lấy tro xỉ
• Chế độ bảo vệ lò hơi nhiều cấp:
• Bảo vệ cạn nước cấp 1
• Bảo vệ cạn nước cấp 2
• Bảo vệ đầy nước
• Bảo vệ quá nhiệt hơi
• Bảo vệ quá áp
• Bảo vệ quá áp cơ bằng 2 van an toàn

CẤU TẠO LÒ HƠI TẦNG SÔI

THÂN LÒ HƠI TẦNG SÔI



• Tiêu chuẩn: TCVN 7704-2007

• Công suất: 12000kg/giờ

• Chất lượng hơi: Hơi bão hoà 185 -187 ⁰C

• Áp suất thiết kế: 12 – 25kg/cm²

• Áp suất vận hành: 8 – 20kg/cm²

• Hiệu suất lò hơi đến: 85 +/-2 %

• Vật liệu chế tạo: ASTM (tiêu chuẩn Mỹ) Mác thép A515

• Vật liệu ống: ASTM (tiêu chuẩn Mỹ) Mác thép A106 GrB

BUỒNG ĐỐT LÒ HƠI TẦNG SÔI

• Vật liệu: ống đúc DN50 SCH40

• Bông bảo ôn Rockwool tỷ trọng 80 kg/cm³

• Bọc ngoài tôn lá me SS400

BĂNG TẢI LIỆU

• Loại: Băng tải cao su

• Hộp số: Enertech, Úc

• Vật liệu: Thép SS400

• Hệ thống bao che, chống bụi: Thép SS400

• Điều khiển bằng biến tần

BỘ SILO

• Vật liệu: Thép SS400

• Khung thiết bị: Thép SS400

• Sơn bảo vệ 02 lớp: Sơn chống rỉ và sơn màu thẩm mỹ



QUẠT CẤP GIÓ 1, 2

• Động cơ Enertech – Úc

• Điều khiển bằng biến tần

• Vật liệu: SS400

QUẠT HÚT KHÓI

• Động cơ Enertech – Úc

• Điều khiển bằng biến tần

• Nhiệt độ làm việc lớn nhất 200^oC

• Vật liệu: SS400

BỘ HÂM NƯỚC

• Xuất xứ: Việt Nam

• Ống bộ hâm nước: Ống thép đúc DN40 SCH40

• Nhiệt độ khói: nhiệt độ khói vào ~250^oC, nhiệt độ khói ra ~170^oC

BỘ SẤY KHÔNG KHÍ

• Dạng ống trao đổi nhiệt

• Vật liệu: Thép SS400

• Nhiệt độ khói vào và khói ra ~170^oC, – ~130^oC

• Sơn chống rỉ, Bông bảo ôn Rockwool

BỒN NƯỚC CẤP KÈM BỘ KHỬ KHÍ

• Kiển bồn trụ đặt nằm

• Vật liệu SS400

BỘ TIẾT KIỆM

• Vật liệu: SS400

• Bọc bông cách nhiệt, Bọc ngoài tôn mạ màu

• Nhiệt độ làm việc 30-120^oC

HỆ THỐNG VAN

• ARI / KSB / KITZ

• Xuất xứ: ĐỨC, NHẬT

BƠM LY TÂM

• GRUNFOS / NOCCHI

• Xuất xứ: ITALY

““

Tìm hiểu thêm về lò hơi tầng sôi tại đây

Công ty TNHH MAYZER chuyên tư vấn thiết kế, lắp đặt lò hơi công nghiệp các loại,cung cấp các giải pháp hơi trọn gói với đội ngũ kỹ sư nhiều năm kinh nghiệm sẽ giúp doanh nghiệp tối ưu chi phí lắp đặt, vận hành, bảo hành và bảo dưỡng. Mọi thông tin về sản phẩm, tư vấn & báo giá thi công xin quý khách hàng vui lòng liên hệ ngay hotline 0942090089
